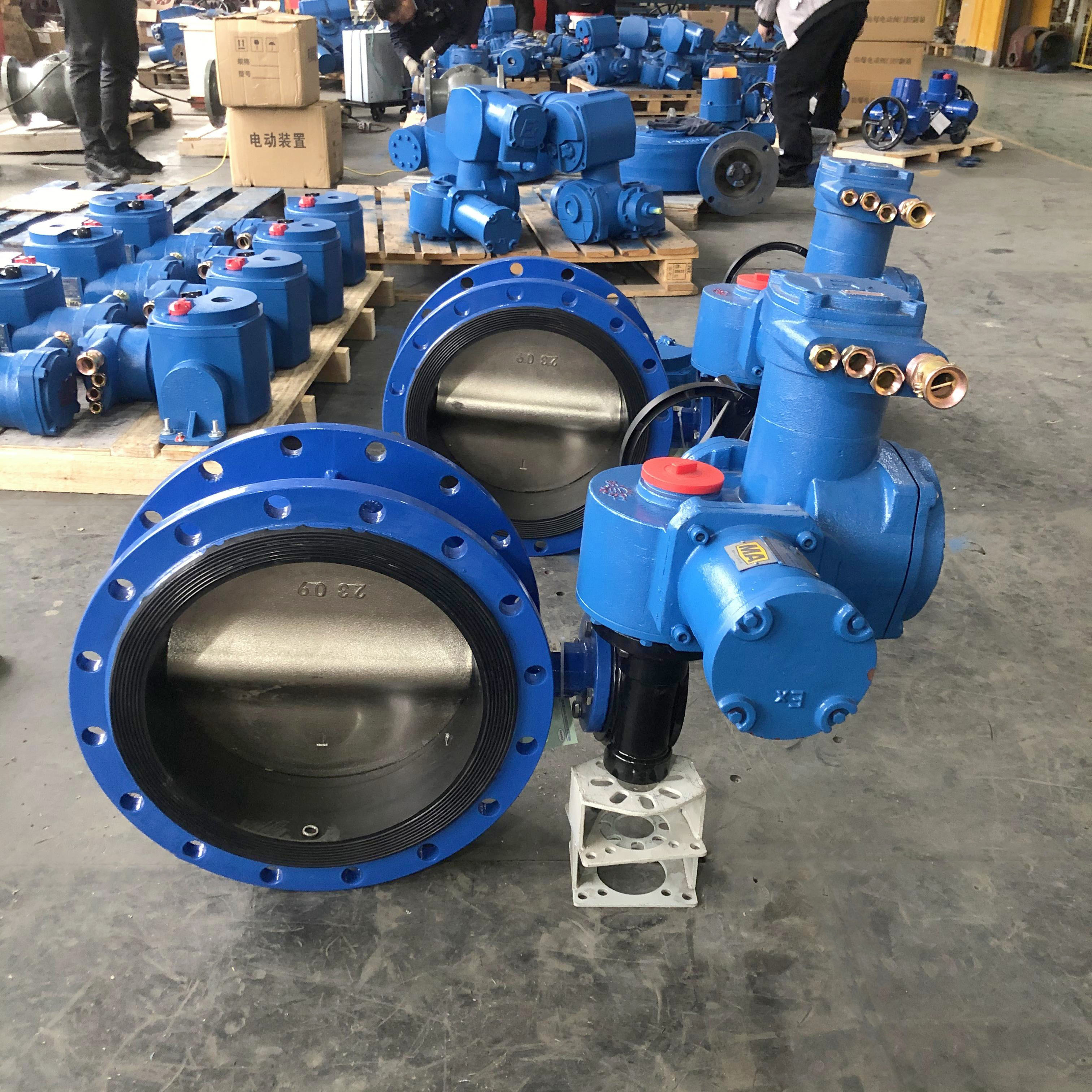

D943H-1/2.5/6/10/16/25C、硬密封蝶閥、電動蝶閥、電動翻板閥

口徑：NPS2～NPS48、DN50～DN2000
壓力：Class150、PN6～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

蝶閥適用于DN50～DN2000、PN6～PN40的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。蝶閥一般采用法蘭連接，也可采用對焊連接。在管道兩端焊上蝶閥專用法蘭（法蘭公稱壓力等級和蝶閥公稱壓力等級要一樣），然后用螺栓從蝶閥的4個耳朵孔穿過，固定在法蘭上，兩邊用螺栓固定。這種蝶閥就是對夾式蝶閥。

在下列工況條件下，推薦選用蝶閥：

 ①要求節流、調節控制流量；

 ②泥漿介質及含固體顆粒介質；

 ③要求閥門結構長度短的場合；

 ④要求啟閉速度快的場合；

  ⑤壓差較小的場合。

蝶閥型號編制
特殊	閥門類型	驅動方式	連接方式	結構型式		密封材質	一	壓力等級	閥體材質
B:保溫型     D:低溫型     S:伸縮型     TL:脫硫型     U:U型     K:抗硫型     T:通風型     W:無銷型     X:信號型     Y:氧氣型	D:蝶閥	手動省略         3:蝸輪         6:氣動         7:液動         9:電動	1:內螺紋     2:外螺紋     4:法蘭     6:焊接     7:對夾     8:卡箍     9:卡套	密封型	1:中線垂直         2:單偏心         3:雙偏心         4:三偏心	F:氟塑料PN6     H:Cr13不銹鋼     Y:硬質合金     W:閥體     X:橡膠     T:銅合金     J:襯膠		請     看     壓     力     表	Q:球墨鑄鐵         T:銅及銅合金         C:碳鋼         P:鉻鎳系不銹鋼         R:1Mo2T系不銹鋼

本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。本產品引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能；密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點；碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；大規格蝶板采用絎架結構，強度高，過流面積大，流阻?。槐鹃y具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝；驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

公稱通徑DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考 重量Dd343H
				H	Dd943H			PN0.6MPa			PN1.0MPa
mm	inch	短	長		H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	705	300	315	165	225	8-18	285	240	8-22	47
200	8	152	230	200	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2640	785	863.	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2886	8410	890	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	3156	810	890	1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230	3421	830	930	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3685	850	940	2265	2180	48-42	2325	2230	48-48	8700
